EVL Cabling
2076 (Coldroom) to 2068 (IWall room)

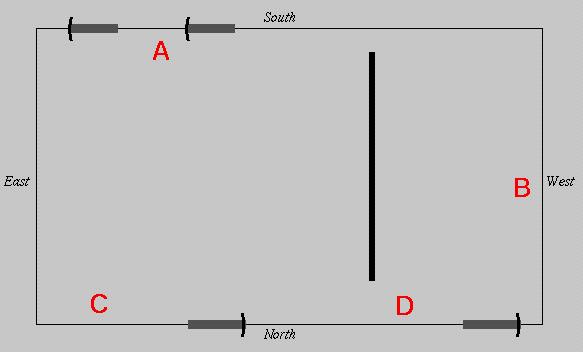

2068 (IWall room)
Video:
- B5033 (RGBS) : 2076 patchpanel to 2068 SE corner [A]
- B5034 (RGBS) : 2076 patchpanel to 2068 SE corner [A]
- B5058 (RGBS) : 2076 Matrix (output 3) to 2068 W wall (IWall projectors) [B]
- B5059 (RGBS) : 2076 floor to 2068 W wall (IWall projectors) [B]
RJ45:
- R5071 (aka KM100) : floor behind 2076 patchpanel to 2068 SE corner [A]
- R5072 (aka KM101) : floor behind 2076 patchpanel to 2068 NE corner [C]
- R5073 (aka KM102) : floor behind 2076 patchpanel to 2068 SE corner [A]
- R5074 (aka KM103) : floor behind 2076 patchpanel to 2068 NW corner [D]
- R5075 (aka KM104) : floor behind 2076 patchpanel to 2068 NW corner [D]
- R5076 (aka KM105) : floor behind 2076 patchpanel to 2068 SE corner [C]
2076 (Coldroom) to 2036 (CAVE room)

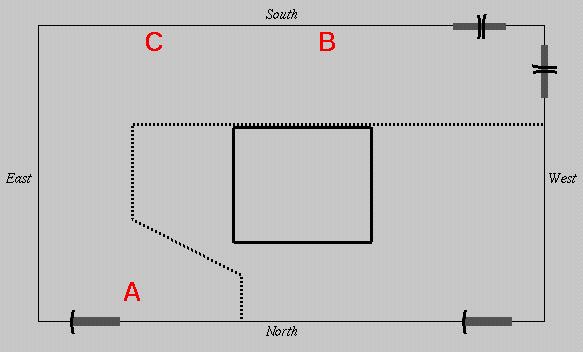

2036 (CAVE room)
Video:
- B5062 (RGBS) : 2076 patchpanel to 2036 NE corner [A]
- W5063 (RGBS-13W3) (aka Console 1) : back of laurel to 2036 S wall [B]
- B5064 (RGBS) (aka Console 2) : back of laurel to 2036 S wall [B]
- W5065 (RGBS-13W3) (aka Console 3) : back of laurel to 2036 S wall [B]
- B5066 (RGBS) (aka Console 4) : back of laurel to 2036 S wall [B]
- W5067 (RGBS-13W3) (aka Console 5) : back of laurel to 2036 S wall [B]
- B5068 (RGBS) (aka Console 6) : back of laurel to 2036 S wall [B]
- W5069 (RGBS-13W3) (aka Console 7) : 2076 patchpanel to 2036 S wall [C]
- W5070 (RGBS) (aka Console 8) : 2076 patchpanel to 2036 S wall [C]
- B5101 (RGBS) (aka CAVE RT 003) : Coldroom Matrix (output 7) to CAVE right wall projector
- B5102 (RGBS) (aka CAVE LT 002) : Coldroom Matrix (output 6) to CAVE left wall projector
- B5103 (RGBS) (aka CAVE FT 0011) : Coldroom Matrix (output 5) to CAVE front wall projector
- B5104 (RGBS) (aka CAVE FLR 004) : Coldroom Matrix (output 8) to CAVE floor wall projector
RJ45:
- R5077 : floor behind 2076 patchpanel to 2036 NE corner [A]
- R5083 (Console 3): back of laurel to 2036 S Wall [B]
- R5084 (Console 3): back of laurel to 2036 S Wall [B]
- R5086 (Console 4): back of laurel to 2036 S Wall [B]
- R5087 (Console 4): back of laurel to 2036 S Wall [B]
- R5088 (Console 5): back of laurel to 2036 S Wall [B]
- R5089 (Console 5): back of laurel to 2036 S Wall [B] - has a bad wire
- R5093 (Console 7): 2076 floor under patchpanel to 2036 S Wall [C]
- R5094 (Console 7): 2076 floor under patchpanel to 2036 S Wall [C]
- R5095 (Console 8): 2076 floor under patchpanel to 2036 S Wall [C]
- R5096 (Console 8): 2076 floor under patchpanel to 2036 S Wall [C], has a bad wire
Keyboad/Mouse:
- K5078 (aka 2036 KBD-001) : 2076 floor under patchpanel to 2036 NE corner [A]
- K5079 (aka 2036 MSE-001) : 2076 floor under patchpanel to 2036 NE corner [A]
- K5080 (Console 1) (aka 2036 KBD-003) : back of laurel to 2036 S Wall [B]
- K5081 (Console 1) (aka 2036 MSE-003) : back of laurel to 2036 S Wall [B]
- K5082 (Console 2) : back of laurel to 2036 S Wall [B], double cable
- K5085 (Console 3) : back of laurel to 2036 S Wall [B]
- K5090 (Console 5) : back of laurel to 2036 S Wall [B]
- K5091 (Console 6) (aka 2036 KBD-002) : back of laurel to 2036 S Wall [B]
- K5092 (Console 6) (aka 2036 MSE-002) : back of laurel to 2036 S Wall [B]
2076 (Coldroom) to 3036

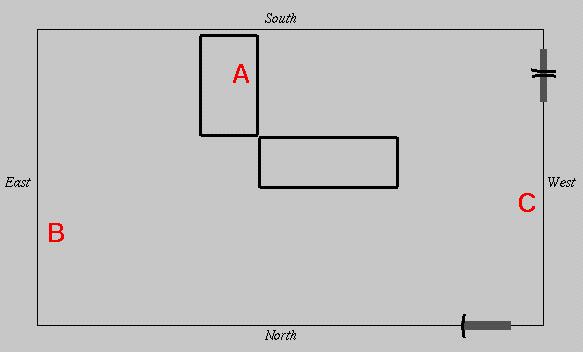

3036
Video:
- B5025 (RGB) : 2076 floor to 3036 patchpanel [A]
- B5026 (RGB) : 2076 floor to 3036 patchpanel [A]
- B5027 (RGB) : 2076 floor to 3036 patchpanel [A]
- B5028 (RGB) : 2076 floor to 3036 patchpanel [A]
- B5029 (RGB) : 2076 patchpanel to 3036 patchpanel [A]
- B5030 (RGB) : 2076 patchpanel to 3036 patchpanel [A]
- B5031 (RGB) : 2076 patchpanel to 3036 patchpanel [A]
- B5032 (RGB) : 2076 patchpanel to 3036 patchpanel [A]
- W5038-B5049 (13W3-RGB) : 2076 patchpanel to 3036 S wall [A]
- W5039-B5050 (13W3-RGB) : 2076 patchpanel to 3036 S wall [A]
Keyboad/Mouse:
- K5051-K5052 : 2076 floor by patchpanel to 3036 E wall [B]
- K5053-K5054 : 2076 floor by patchpanel to 3036 E wall [B]
- K5055-K5056 : 2076 floor by patchpanel to 3036 W wall [C]
- K5057 : 2076 floor by patchpanel to 3036 W wall [C]
Audio:
- A5023 : 2076 audio patchpanel to 3036 audio patch panel [A]
- A5024 : 2076 audio patchpanel to 3036 audio patch panel [A]
Within 2076 (Coldroom)

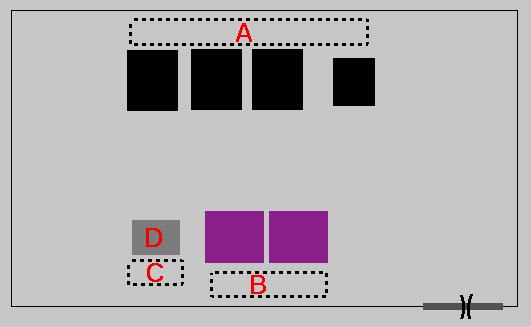

2076 (Coldroom)
- A - behind Onyxes
- W5040 (aka B0) - 13W3-13W3, to patchpanel
- W5041 (aka B1) - 13W3-13W3, to patchpanel
- W5042 (aka C0) - 13W3-RGBS, to patchpanel
- W5043 (aka C1) - 13W3-13W3, to patchpanel
- W5044 (aka C2) - 13W3-13W3, to patchpanel
- W5045 (aka C3) - 13W3-13W3, to patchpanel
- W5046 (aka Z0) - 13W3-13W3, to patchpanel
- W5047 (aka Z1) - 13W3-13W3, to patchpanel
- W5048 (aka Z2) - 13W3-13W3, to patchpanel
- B - behind Laurel
- Console 1 - 13W3 + 2 RJ45, to 2036
- Console 2 - 13W3 + 2 keyboard/mouse, to 2036
- Console 3 - 13W3 + 2 RJ45 + keyboard/mouse, to 2036
- Console 5 - 13W3 + 2 RJ45 + keyboard/mouse, to 2036
- Console 6 - 13W3 + 2 keyboard/mouse, to 2036
- C - behind/by patchpanel
- Console 4 - 13W3 + 2 RJ45, to 2036
- D - patchpanel
- Console 7 - 13W3 + 2 keyboard/mouse, to ???
- Console 8 - 13W3 + 2 RJ45, to 2036
- W5040 (aka B0) - 13W3-13W3, to back of Onyxes
- W5041 (aka B1) - 13W3-13W3, to back of Onyxes
- W5042 (aka C0) - 13W3-RGBS, to back of Onyxes
- W5043 (aka C1) - 13W3-13W3, to back of Onyxes
- W5044 (aka C2) - 13W3-13W3, to back of Onyxes
- W5045 (aka C3) - 13W3-13W3, to back of Onyxes
- W5046 (aka Z0) - 13W3-13W3, to back of Onyxes
- W5047 (aka Z1) - 13W3-13W3, to back of Onyxes
- W5048 (aka Z2) - 13W3-13W3, to back of Onyxes
Last modified 14 October 1998.
Dave Pape, pape@evl.uic.edu
